Merni instrumenti

Vrste mernih instrumenata — pregled

Merni instrumenti predstavljaju osnovu svakog ozbiljnog rada — od svakodnevnih kućnih popravki do zahtevnih industrijskih procesa i preciznih laboratorijskih analiza. Bez pouzdanog merenja, nemoguće je garantovati kvalitet, bezbednost niti usklađenost sa tehničkim standardima. Upravo zato su merni instrumenti toliko zastupljeni u radionicama, fabrikama, gradilištima, servisnim centrima i domaćinstvima širom sveta. Prema definiciji koju nudi merni instrumenti (measuring instruments), reč je o uređajima koji kvantifikuju fizičke veličine poput napona, temperature, dužine, mase ili vlažnosti. Asortiman savremenih mernih uređaja izuzetno je širok i obuhvata sve — od jednostavnih mehanički konstruisanih libela pa do sofisticiranih laserskih skenera i termalnih kamera. Da biste pronašli alat koji odgovara vašim potrebama, dobro je znati koja kategorija mernih uređaja postoji i čemu svaka od njih služi. Više o pratećoj opremi možete pronaći u kategoriji alat i oprema, gde ćete naći bogat izbor alata koji se odlično dopunjuju s mernom opremom.

Multimetri i testeri napona

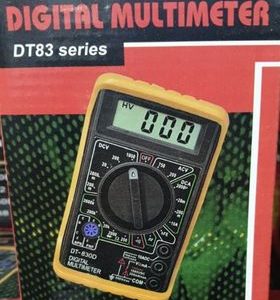

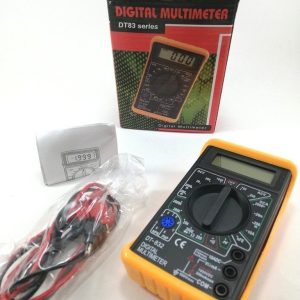

Multimetri spadaju u najuniverzalnije merne instrumente dostupne na tržištu. Jednim uređajem možete izmeriti napon (jednosmerni i naizmenični), struju, otpornost, a modeli više klase nude i merenje kapacitivnosti, frekvencije, temperature te ispitivanje dioda i tranzistora. Testeri napona su pak kompaktniji uređaji koji brzo i bezbedno proveravaju prisustvo napona u utičnicama, instalacijama i razvodni pločama — bez direktnog kontakta s provodnicima. Oba tipa nalaze primenu kod električara, servisera bele tehnike, automobilskih tehničara i entuzijasta koji sami izvode elektroinstalaterske radove. Pri izboru multimetra treba obratiti pažnju na kategoriju merenja (CAT II, CAT III ili CAT IV), maksimalni napon koji uređaj podnosi, rezoluciju displeja te da li ima funkciju automatskog opsega. Kvalitetan digitalni multimetar danas je nezamenljiv merni instrument u svakoj radionici, bez obzira na to da li je reč o amaterskoj ili profesionalnoj upotrebi.

Termometri i senzori temperature

Termometri i senzori temperature čine posebno važnu grupu mernih instrumenata jer se primenjuju u gotovo svim granama industrije, ali i u svakodnevnom životu. Bezkontaktni infracrveni termometri omogućavaju trenutno merenje temperature površine bez fizičkog dodira — što je neprocenjivo pri radu s pokretnim delovima mašina, vrelim površinama ili prehrambenim namirnicama. Termometri s K-tipom termopara mogu meriti temperature i do 1300 °C, što ih čini pogodnim za industrijske peći, zavarivanje i metalurgiju. Digitalni sobni termometri s higrometrom istovremeno mere temperaturu i vlažnost vazduha, što je korisno za praćenje uslova u stambenim i poslovnim prostorima, staklenarama ili serverskim sobama. Pored toga, postoje specijalizovani termometri za hranu, medicina i veterinu, kao i termalne kamere koje celu scenu prikazuju u lažnim bojama prema temperaturi. Svaki od ovih uređaja je specifičan merni instrument namenjen određenoj primeni.

Nivoiri i laserski nivelatori

Libele, nivoiri i laserski nivelatori spadaju u grupu mernih instrumenata koji osiguravaju da su konstrukcije, nameštaj, obloge i instalacije postavljene horizontalno ili vertikalno prema zahtevanim tolerancijama. Klasične libele s mehurićem vode i dalje su nezamenjive za brze provere ravnosti, ali laserski nivelatori nude daleko veću preciznost i mogućnost projektovanja linija na većim rastojanjima. Linijski laserski nivelatori projektuju horizontalne i vertikalne laserske linije na zidove i podove, što olakšava postavljanje pločica, laminata, ormarića i elektro-razvodnih kutija. Rotacioni laserski nivelatori pak rotiraju laserski zrak 360° u horizontalnoj ravni, što je korisno na gradilištima za nivelisanje terena, postavljanje temelja i betonskih ploča. Digitalni nivoiri s ugaomericama beleže nagib u stepenima ili procentima, što je korisno u instalaterskim i mašinskim radovima. Preciznost i lakoća upotrebe čine ove uređaje omiljenim mernim instrumentima u građevinarstvu.

Detektori i skeneri

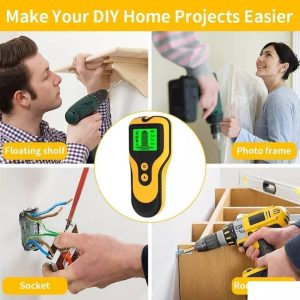

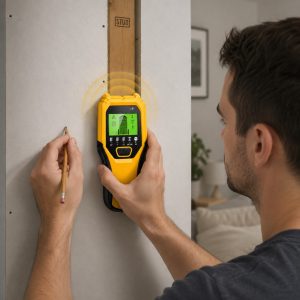

Detektori metala, detektori kablova i skeneri zidova nezamenljivi su merni instrumenti kada treba bezbedno bušiti, sekati ili raditi na površinama u kojima se skrivaju kablovi, cevi ili armirani elementi. Detektori kablova pod naponom upozoravaju korisnika pre nego što dođe do kontakta s provodnim elementom, čime se sprečavaju električni udari i kratki spojevi. Skeneri zidova višeg ranga otkrivaju ne samo električne provodnike već i metalne cevi, PVC cevi s vodom te drvene grede u zidnoj konstrukciji — sve to na dubini i do nekoliko centimetara. Detektori vlage (moisture meters) mere sadržaj vlage u drvetu, betonu ili malteru, što je ključno pri sanaciji vlažnih zidova, proceni stanja podnih obloga ili kontroli kvaliteta materijala pre ugradnje. Posebna kategorija su detektori gasa koji kontinuirano prate prisustvo zapaljivih ili toksičnih gasova u prostoru. Svi ovi uređaji spadaju u grupu mernih instrumenata koji štite zdravlje i imovinu korisnika.

Vage i merači mase

Vage i merači mase su merni instrumenti koji se koriste u laboratorijama, industrijskim pogonima, trgovini, ugostiteljstvu, farmaceutskoj industriji i domaćinstvima. Analitičke laboratorijske vage dosežu rezoluciju od 0,0001 g i koriste se u hemijskim i biološkim istraživanjima gde je preciznost odmeravanja od presudnog značaja. Industrijske platformske vage nose teret od nekoliko stotina kilograma pa do nekoliko tona, a koriste se za vođenje zaliha, otpremu robe i kontrolu proizvodnih procesa. Džepne digitalnih vage omiljene su kod zanatlija i hobista koji mešaju epoksidne smole, boje ili hemikalije prema recepturi. Kuhinjske vage omogućavaju precizno odmeravanje sastojaka pri kuvanju i pečenju. Pored toga, postoje posebne vage za prtljag, vage za sportiste i merači telesne težine s analizom sastava tela. Bez obzira na namenu, svaka vaga je merni instrument koji mora biti kalibrisan i pravilno održavan kako bi davao pouzdane rezultate.

Endoskopske kamere i inspekcijski uređaji

Endoskopske kamere i inspekcijski uređaji su specijalizovani merni instrumenti koji omogućavaju vizuelni pregled teško dostupnih mesta bez rušenja zidova, demontaže mašina ili kopanja. Industrijske endoskopske kamere opremljene su fleksibilnom sondom dužine od jednog do nekoliko metara, LED osvetljenjem i kamerom visoke rezolucije koja sliku prenosi na LCD ekran ili mobilni uređaj. Primenjuju se u vodoinstalaterskim radovima za pregled cevi i odušnih kanala, u autoservisima za pregled motora, u zgradarstvu za kontrolu dimnjaka i ventilacionih kanala te u brodogradnji i avijaciji za pregled teško dostupnih strukturnih elemenata. Digitalni USB mikroskopi su pristupačnija varijanta inspekcijskih uređaja, pogodna za uvećano pregledanje štampanih ploča, lemnih spojeva i sitnih mehaničkih delova. Termalne inspekcijske kamere kombinuju vizuelnu sliku s termalnom mapom, što ih čini moćnim alatomima za pronalaženje toplotnih mostova, vlažnih zona i pregrejanih električnih komponenti. Ovi merni instrumenti ubrzavaju dijagnostiku i smanjuju troškove popravki.

Digitalni vs. analogni merni instrumenti

Kada birate opremu za merenje, jedno od prvih pitanja koje se postavlja jeste da li se odlučiti za digitalne ili analogne merni instrumenti. Digitalni uređaji prikazuju izmerenu vrednost kao broj na LCD ili LED displeju, nude visoku rezoluciju, automatski opseg i mogućnost beleženja podataka, dok analogni uređaji koriste kazaljku i skalu, što im daje određene prednosti u praćenju dinamičnih promena signala. Na stranici naše kategorije merni instrumenti možete pronaći i jedne i druge. Digitalni uređaji su danas dominantni zahvaljujući višoj tačnosti, lakšem očitavanju i dodatnim funkcijama, ali analogni instrumenti i dalje imaju mesto tamo gde je bitno posmatrati trend kretanja vrednosti umesto tačnog broja — na primer pri podešavanju audio pojačala, regulatora brzine motora ili napajanja. Oba tipa mernih instrumenata imaju svoje mesto u radionici, a odluka o izboru zavisi od konkretnog zadatka, budžeta i nivoa stručnosti korisnika.

Gornja tabela ilustruje ključne razlike između najčešće korišćenih tipova mernih uređaja. Digitalni multimetar nudi izuzetnu preciznost i širok spektar mernih veličina uz prihvatljivu cenu, što ga čini najpopularnijim izborom za servisere i entuzijaste. Analogni multimetar je jeftiniji i koristan za edukaciju, ali mu tačnost zaostaje. Laserski nivelator ostvaruje izuzetnu preciznost od ±0,2 mm po metru, što je daleko bolje od oka ili klasične libele. Digitalni subler s rezolucijom od 0,02 mm neophodan je u mašinskoj obradi gde su tolerancije male. Digitalna vaga nudi zadovoljavajuću tačnost za laboratorijsku i komercijalnu upotrebu. Razumevanje ovih parametara ključno je pri odabiru pravih mernih instrumenata za određeni zadatak, jer previsoka preciznost znači nepotrebno visoku cenu, a premala tačnost može dovesti do grešaka u radu.

Kako odabrati pravi merni instrument

Odabir odgovarajućeg mernog instrumenta zahteva jasno razumevanje namene, radnog okruženja, zahtevane tačnosti i raspoloživog budžeta. Merni instrumenti dolaze u ogromnom rasponu cena i specifikacija, pa je važno ne kupovati ni previše skup ni previše jednostavan uređaj za konkretan zadatak. Pre svega, definišite šta tačno merite — napon, temperaturu, dužinu, masu, vlažnost — i u kom opsegu vrednosti. Zatim razmotrite uslove rada: da li je uređaj izložen vlazi, prašini, vibracijama ili ekstremnim temperaturama? Ako jeste, proverite IP zaštitu kućišta i klasu otpornosti. Posebnu pažnju obratite i na baterije ili napajanje — neki merni instrumenti rade na standardnim AA baterijama, drugi na litijumskim ćelijama ili mrežnom napajanju. Ergonomija i čitljivost displeja takođe igraju ulogu, naročito kada se radi u uslovima slabog osvetljenja ili s rukavicama. Kao dopunu mernoj opremi, pogledajte i kategoriju aku alati te ručni alati koji se često koriste zajedno s mernom opremom pri izvođenju radova.

Za kućne popravke i DIY

Entuzijasti i majstori koji obavljaju kućne popravke uglavnom ne trebaju skupu profesionalnu opremu, ali svakako trebaju pouzdane merne instrumente koji će im pomoći da posao obave bezbedno i precizno. Za tipičnog DIY korisnika, osnovna lista opreme trebalo bi da uključuje digitalni multimetar srednje klase za proveru elektrointalacija i punjenja baterija, bezkontaktni detektor napona za bezbedan rad sa strujnim krugovima, lasersku libelu ili kombinovani ugaomerni nivelator za postavljanje polica i pločica, laserski daljinomer za brzo merenje dimenzija prostorija te detektor kablova i metalnih cevi za bezbedno bušenje zidova. Džepna digitalna vaga korisna je za odmeravanje lepaka, boja i hemikalija. Sve ove merne instrumente karakteriše jednostavnost upotrebe — intuitivni tasteri, jasni displej i kompaktan dizajn koji ne zauzima previše mesta u kutiji s alatom. Cena ovih uređaja je prisupačna, a benefit koji pružaju u vidu preciznosti i bezbednosti višestruko opravdava investiciju.

Za profesionalnu upotrebu

Profesionalni serviseri, elektroinstalateri, vodoinstalateri, HVAC tehničari i građevinski nadzornici zahtevaju merne instrumente koji su precizniji, trajniji i opremljeni naprednim funkcijama u poređenju s amaterskim modelima. Profesionalni digitalni multimetri kategorizovani su kao CAT III ili CAT IV, što znači da su testirani za merenja u industrijskim i mrežnim instalacijama visokih napona. Klešta-ampermetri omogućavaju merenje struje bez prekidanja kola, što je neophodno pri radu s trofaznim motorima i razvodnim tablama. Profesionalni laserski nivelatori s automatskim horizontisanjem rade samostalno i ne zahtevaju ručno podešavanje, a opremljeni su digitalnim prijemnicima koji rade i pod direktnom sunčevom svetlošću. Termohigrometri s beležačem podataka (data logger) kontinuirano prate uslove u prostoru i snimaju vrednosti za kasniju analizu. Merni instrumenti profesionalne klase podrazumevaju i garanciju robnih marki, dostupnost servisnih centara i sertifikate o usklađenosti s evropskim normama.

Za industriju i laboratoriju

Industrijska i laboratorijska primena postavlja najviše zahteve pred merne instrumente — ovde su u pitanju merenja koja direktno utiču na kvalitet proizvoda, bezbednost postrojenja ili validnost naučnih istraživanja. Laboratorijske analitičke vage s rezolucijom do 0,0001 g moraju zadovoljiti norme ISO 8655 i biti redovno kalibrisane sertifikovanim utezima. Precizni digitalni manometri za hidrauličke i pneumatske sisteme mere pritisak s tačnošću od 0,1% i prenose podatke na upravljačke sisteme putem RS232 ili 4–20 mA analognih izlaza. Industrijski termometri s termoparovima tipa K, J ili T menjaju senzore prema opsegu i vrsti medijuma koji se meri. Osciloskopi, signal generatori i analizatori spektra su sofisticirani merni instrumenti koji se koriste u elektroničkim laboratorijama za razvoj i ispitivanje uređaja. Svaki industrijski merni instrument mora imati pratećу dokumentaciju o kalibraciji, a periodična recertifikacija je zakonska obaveza u regulisanim industrijama poput farmacije, prehrambene industrije i avijacije.

Primena mernih instrumenata u praksi

Merni instrumenti nalaze primenu u gotovo svim segmentima savremenog rada i svakodnevnog života. U oblasti elektroinstalacija, multimetri i testeri napona koriste se za proveru ispravnosti kola, merenje pada napona, dijagnostiku kratkih spojeva i testiranje zaštitnih uređaja. Bez preciznih mernih instrumenata, svaki elektro radovi bio bi nagađanje s potencijalno opasnim posledicama. U autoservisima, dijagnostički uređaji mere kompresiju motora, pritisak goriva, napon akumulatora i temperaturu rashladne tečnosti, omogućavajući tehničarima da brzo i tačno lociraju kvar. Merni instrumenti u građevinarstvu obuhvataju laserske nivelatore, digitalne nivoире, laser daljinomere i detektore vlage u materijalima — svaki od njih doprinosi preciznosti i kvalitetu gotove konstrukcije. U laboratorijama su merni instrumenti apsolutno neophodna oprema: analitičke vage, pH-metri, konduktometri, spektrofotometri i hromato-grafi obezbeđuju pouzdane podatke za naučna istraživanja i kontrolu kvaliteta. U prehrambenom sektoru, termometri za hranu, pH-metri i merači aktivnosti vode (aw) ključni su za poštovanje HACCP standarda i bezbednost hrane. Konačno, u domaćinstvima merni instrumenti poput kuhinjskih vaga, higrometara, manometara za gume i meracha pritiska vode sve više postaju deo svakodnevnog kućnog inventara koji olakšava život i štedi resurse.

Kalibracija i održavanje mernih instrumenata

Kalibracija mernih instrumenata je proces poređenja očitavanja uređaja s poznatim referentnim standardom i korekcije eventualnih odstupanja kako bi se osigurala tačnost merenja. Bez redovne kalibracije, čak i kvalitetan merni instrument može tokom vremena davati netačne rezultate zbog starenja senzora, mehaničkog habanja, uticaja temperature ili vlage te slabljenja napajanja. Svaki merni instrument ima preporučeni interval kalibracije koji je naveden u tehničkoj dokumentaciji — za laboratorijsku opremu to je obično jednom godišnje, za industrijsku opremu svakih šest meseci, a za uređaje koji se koriste u regulisanim oblastima (farmacija, prehrambena industrija, avijacija) svaka tri meseca ili češće. Kalibracija se može izvesti interno, korišćenjem sertifikovanih referentnih etalona, ili eksterno, slanjem uređaja ovlašćenoj kalibracionoj laboratoriji koja izdaje sertifikat o kalibraciji s navedenom mernom nesigurnošću. Pored kalibracije, merni instrumenti zahtevaju i pravilno fizičko održavanje. Senzore treba čistiti prema uputama proizvođača — kontakti multimetra brišu se izopropilnim alkoholom, leće laserskih nivelisatora čiste se suvom mikrofibernom krpom, a sondi termometara ne smeju biti izložene udarima niti hemikalijama koje nisu navedene kao kompatibilne. Baterije treba vaditi iz uređaja koji dugo neće biti u upotrebi, jer iscureli elektrolit trajno oštećuje unutrašnje komponente. Merne instrumente treba čuvati u originalnoj kutiji ili zaštitnoj torbici, van domašaja direktne sunčeve svetlosti, u suvim i temperaturno stabilnim uslovima. Sonde, merne pipice i kabl treba namotati bez oštrih savijanja kako se ne bi oštetili. Pravilnim održavanjem vek upotrebe mernih instrumenata produžava se višestruko, a troškovi servisiranja ili zamene se drastično smanjuju.

Česta pitanja o mernim instrumentima

Koji merni instrument je najpotrebniji za domaću radionicu?

Za domaću radionicu najpotrebniji merni instrument je digitalni multimetar, koji omogućava proveru napona, struje i otpornosti u električnim instalacijama i uređajima. Uz njega, laserski daljinomer i bezkontaktni detektor napona zaokružuju osnovan set koji pokriva najveći broj svakodnevnih mernih zadataka u kućnoj upotrebi.

Koliko često treba kalibrisati merne instrumente?

Interval kalibracije zavisi od tipa uređaja i intenziteta upotrebe. Za laboratorijsku opremu preporučuje se kalibracija jednom godišnje, za industrijske uređaje svakih šest meseci, a za merne instrumente u regulisanim industrijama i češće. Čak i kod manje zahtevnih primena, kalibracija jednom u dve godine je minimum za održavanje pouzdanosti rezultata.

Da li digitalni merni instrumenti su tačniji od analognih?

U većini slučajeva, digitalni merni instrumenti jesu tačniji od analognih — tipična greška digitalnog multimetra iznosi ±0,5–2%, dok analogni multimetri imaju grešku od ±3–5%. Međutim, analogni instrumenti bolje prikazuju dinamične promene signala, pa imaju prednost tamo gde je praćenje trenda merene veličine važnije od tačnog brojčanog očitavanja.

Koji merni instrument koristiti za otkrivanje kablova u zidu?

Za otkrivanje kablova u zidu koristi se detektor kablova pod naponom ili skener zidova koji kombinuje detekciju metala, živih provodnika i PVC cevi. Napredniji modeli otkrivaju provodnike na dubini do 5 cm, a neki uređaji uz to detektuju i drvene
